發布時間：2019-01-02 瀏覽次數：3358
在微硅粉混凝土施工中，除了應遵循常規混凝土施工原則外，以下幾點應特別引起注意：

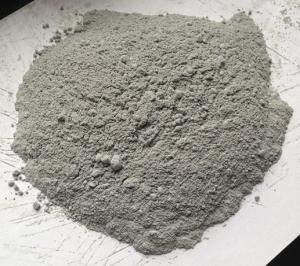

1、混凝土的拌制。硅灰加入混凝土應采用攪拌效率高，均質性好的強制式攪拌機，微硅粉應與骨料(沙石、高鋁骨料)一同投入，先攪拌10-20秒使硅灰分散均勻，再加入水和減水劑等，攪拌時間應與普通混凝土延長40-60秒，以達到良好的效果，防止吸入硅灰會導致肺部等人體器官嚴重受損，施工中現場工作人員必須配戴防塵面具。

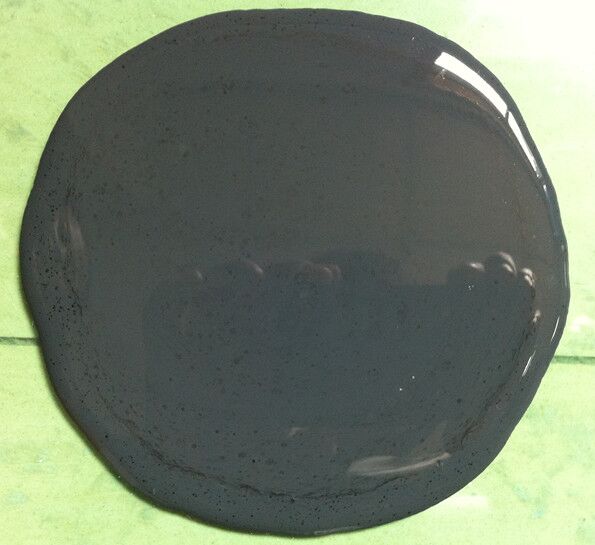

2、硅灰混凝土應在較大坍落狀態下澆筑，一般人工推料澆筑時，坍落度應達到12厘米以上，采用泵送砼時，應達到20厘米左右，并應采用高頻振器搗至混凝土頂面基本不冒氣泡，當微硅粉混凝土澆至頂面時，宜采用二次振搗，確?；炷恋拿軐嵭?。
3、由于混凝土的內部水的分泌率較低，抹面可能成為施工中的難點，在微硅粉混凝土澆筑振搗密實后，應刮去浮漿，快速完成抹面工作，并應在混凝土表面收縮時進行二次抹面。
4、混凝土微硅粉對濕養護的質量較普通混凝土敏感，在抹面后應立即采取防護措施防止蒸發，以防出現塑性收縮裂縫。在抹面完成后采用噴霧氣灑水，混凝土初凝后采用麻袋片濕水養護，保持砼表面濕潤，在硅灰混凝土終凝后至拆模前，應受擰松側面模板的緊固螺帽，澆水養護期一般保持兩周以上，海上施工供水和作業具有一定難度和不便，為減少勞動強度，提高養護質量，可在混凝土初凝后涂刷或噴涂混凝土養護液進行膜層養護，大面積混凝土和采用薄膜養護，以確保硅灰混凝土的質量。
CopyRight 2017 All Right Reserved 洛陽合茂硅業有限公司 版權所有
地址：河南省洛陽市春都路53號院 電話：0379-60115158 青峰網絡 備案號：豫ICP備17040566號-1
豫公網安備 41030202000063號
網站地圖
