饥渴的少妇和男按摩师I中文字幕久久精品一区I精品欧美久久Iav电影一区I精品久久久蜜桃I久久福利精品I欧美色悠悠I久久av一区二区三区观看I六月婷婷avI日韩在线毛片I欧美sm凌虐视频网站I久久久艹I婷婷中文字幕在线I黄污视频在线观看Iwww.啪啪I亚洲国产乱I五月花激情网I中文在线一区二区I亚洲精品鲁一鲁一区二区三区I成人在线观看高清I99资源站I四虎av在线I91在线资源I亚洲成人高清电影I欧美成人猛片

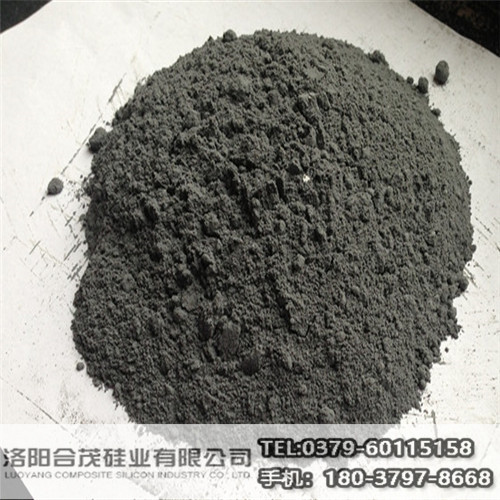

　　微硅粉如何檢測二氧化碳的含量?我們一起來了解下吧。

　　1、微硅粉燒失量的檢測化驗：

　　準確稱重硅粉試樣0.5g，經過105~110℃烘干，加入鉑坩堝中，再經950~1000℃灼燒45min，然后將坩堝放在干燥其中冷至室溫，稱重。如此反復，直至恒重。

　　燒失量=(m-m1)/m×100

　　式中：m1——灼燒前試樣的質量;

　　m——灼燒后試樣的質量;

　　2、氫氟酸重量法檢測化驗微硅粉中二氧化硅含量：

　　準確稱取0.25g測定過燒失量之后的試樣，用少量水潤濕，加入4~5滴硫酸(1+1)及5~7mL氫氟酸，放在電熱板或電爐上以低溫加熱揮發，至近干時，取下放冷。再加2~3滴硫酸(1+1)及3~4mL氫氟酸，繼續加熱揮發至干，然后升高溫度，至三氧化硫白煙完全逸盡，將鉑坩堝至于高溫爐中，于900℃的溫度灼燒30min。取出，放在干燥器中冷至室溫，稱重。如此反復，直至恒重。

　　試樣中二氧化硅SiO2質量百分數按下式計算：

　　二氧化硅SiO2=(m-m1)/m×100

　　式中：m1——灼燒后試樣和坩堝的質量;

　　m2——殘渣和坩堝的質量;

　　m——試樣的質量;

　　以上檢測微硅粉二氧化碳含量的方法，你學會了嗎?如果仍然存有疑問，可直接聯系洛陽合茂硅業有限公司，公司***從事研制開發高品質微硅粉，堅決不移地執行將心比心，與用戶一心，以心換心，讓用戶放心的質量方針和熱情周到的售后服務，保持和發揚良好的職業道德風尚，贏得了社會各界的充分肯定。

Tags:微硅粉 微硅粉廠家
